| 品牌：良博 | 型号：H42H | 材质：铸钢 |
| 连接形式：法兰 | 订货号：H42H | 加工定制：否 |
| 货号：H42H | 种类：NRVR静音式 | 结构形式：旋启式 |
| 公称通径：100mm | 适用介质：水 | 形态：柱塞式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：水力控制 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：100 | 是否跨境货源：否 |

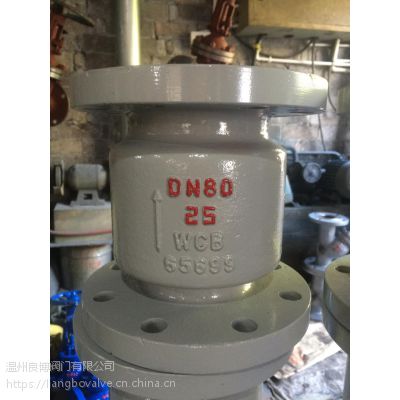

铸钢H42H立式止回阀，阀门，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
型号 | 公称压力 PN(MPa) | 强度试验(MPa) | 密封试验(MPa) | 适用温度 (℃) | 适用介质 |
壳体 | 密封 | ||||
H42W-16P | 1.6 | 2.4 | 1.76 | ≤200 | 硝酸类 |
H42W-25R | 2.5 | 3.75 | 2.75 | ≤200 | 腐蚀性介质 |
H42W-40P | 4.0 | 6.0 | 4.4 | 水、油品 | 腐蚀性介质 |
H42W-40R | |||||
H42Y-40 |
主要安装尺寸及重量
| GB 1.6MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 | 335 |
Wt | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 | 65 |
GB 2.5MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 70 | |||||
GB 4.0MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 72 | |||||
