| 品牌：良博 | 型号：Z941H | 连接形式：法兰 |
| 主体材料：铸钢 | 公称通径：200mm | 3C阀门类别：工业 |
| 订货号：Z941H | 货号：Z941H | 适用介质：弱酸碱介质 |
| 密封形式：硬密封型 | 标准：GB | 外形：大型 |
| 流动方向：双向 | 驱动方式：手动 | 零部件及配件：手轮 |
| 用途：截止 | 压力环境：常压 | 工作温度：常温 |
| 类型(通道位置)：直通式 | 规格：DN200 | 是否跨境货源：否 |

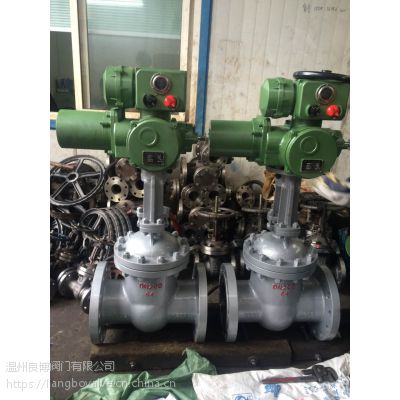

Z941H、J941H电动闸阀截止阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。国标闸阀适用介质：水、油品、蒸汽。
【Z941H、J941H电动闸阀截止阀】广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置，【Z41W不锈钢闸阀】结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
【阀门概述】：
【Z941H、J941H电动闸阀截止阀】的启闭件是闸板，闸板的运动方向与流体方向相垂直，流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。【Z941H、J941H电动闸阀截止阀】只能作全开和全关 , 不能作调节和节流，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
【阀门用途及特点】：
【Z941H、J941H电动闸阀截止阀】广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置，【Z941H、J941H电动闸阀截止阀】结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小。
1、符合国内外***标准的要求，密封可靠、性能优良、造型美观。
2、密封副配对***合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
5、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
【产品技术参数】：
设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 | ||||||
GB12234 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 HB/T9092 | ||||||
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | ||||
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | ||||
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 | ||||
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 | ||||
气密封试验 | 0.4-0.7 | |||||||||
【阀门零部件材料】：
体盖板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 | 13Cr | 增强柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油 |
WC1 | 38GrMoA1 | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | ||||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
【产品外形及连接尺寸】：
公称压力1.6MPa | DN（mm) | L | d | D1 | D2 | b | n-Φd | H | D0 |
凸面法法 Z41H-16C Z41F-16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 435 | 280 | |
100 | 300 | 25 | 180 | 155 | 20 | 8-Φ18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 674 | 320 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 1145 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 1280 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 14852 | 560 | |
450 | 650 | 640 | 585 | 545 | 40 | 20-Φ30 | 1541 | 600 | |
500 | 700 | 705 | 650 | 608 | 44 | 20-Φ34 | 1676 | 640 | |
600 | 800 | 840 | 770 | 718 | 48 | 20-Φ41 | 1874 | 720 | |
700 | 900 | 910 | 840 | 788 | 50 | 24-Φ41 | 2083 | 800 | |
800 | 1000 | 1020 | 950 | 898 | 52 | 24-Φ41 | 2400 | 950 | |
900 | 1100 | 1120 | 1050 | 998 | 64 | 28-Φ41 | 2950 | 1000 | |
1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-Φ48 | 3245 | 1000 |
